Компания «Техно-Люкс» изготавливает шайбы на заказ по чертежам заказчика — из стали, нержавейки, алюминия, меди и латуни. Лазерная вырубка с точностью ±0,1 мм, любой диаметр и форма, от 1 штуки до крупных серийных партий. Расчёт за 1–3 часа.
Виды шайб, которые мы изготавливаем
Изготавливаем шайбы по ГОСТ и по нестандартным чертежам заказчика — любой формы, диаметра и толщины.

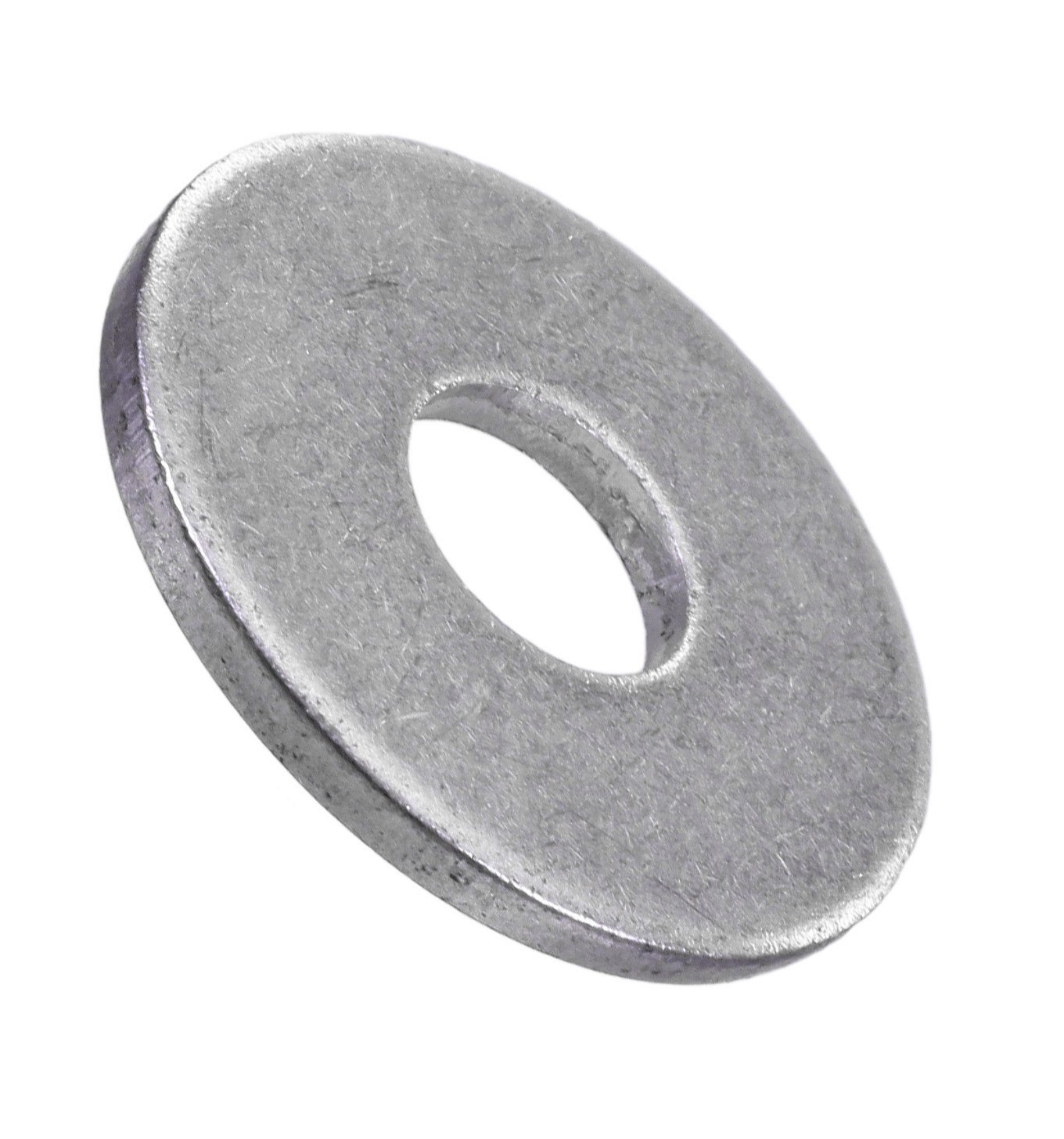

Плоские шайбы
- Нормальные, увеличенные, уменьшенные — по ГОСТ 11371-78, ГОСТ 6958-78
- Применяются для увеличения площади опорной поверхности под головку болта или гайку
- Диаметр от 5 мм до 1000 мм и более — по чертежу заказчика
Стопорные шайбы
- С внутренними и наружными зубцами — препятствуют самораскручиванию под вибрацией
- Многолапчатые и с отгибными элементами — по ГОСТ 11872-89, по чертежам
- Изготавливаем из пружинной стали 65Г, нержавейки, конструкционных марок
Дроссельные шайбы
- Шайбы с калиброванным центральным отверстием для ограничения расхода жидкости или газа
- Применяются в гидравлических и пневматических системах
- Точность внутреннего диаметра — по допуску H7/h6 и выше
Фрикционные шайбы
- Шайбы с повышенным коэффициентом трения для удержания намотки в катушках и барабанах
- Изготавливаем из стали, бронзы, фторопласта, капролона по чертежам заказчика
Нестандартные и фигурные шайбы
- Квадратные, прямоугольные, овальные, с вырезами и пазами — по любому чертежу
- Крупногабаритные шайбы и кольца диаметром от 200 мм и выше
- Комплекты шайб одинаковых размеров с гарантированным совпадением геометрии
Материалы для изготовления шайб
Подбираем материал под условия эксплуатации — нагрузку, температуру, агрессивность среды и требования к электропроводности.
Стальные шайбы
- Ст3, Ст20 — общепромышленное применение
- 65Г — пружинная сталь для стопорных и пружинных шайб
- 09Г2С — для применения при низких температурах (до −70°C)
Нержавеющие шайбы
- AISI 304 (08Х18Н10) — пищевое, фармацевтическое, химическое оборудование
- AISI 316 (10Х17Н13М2Т) — агрессивные среды, хлорсодержащие растворы
- AISI 321 (12Х18Н10Т) — высокие рабочие температуры
Цветные металлы
- Алюминий (АМг2, АД31, Д16) — лёгкие шайбы для авиа-, авто- и приборостроения
- Медь (М1, М2) — уплотнительные шайбы для гидравлики, электропроводящие соединения
- Латунь (Л63, ЛС59) — декоративные, электротехнические и антикоррозийные применения
- Бронза (БрОФ, БрАЖ) — подшипниковые и антифрикционные применения
Оборудование для изготовления шайб
Лазерный станок Senfeng S3015 (2 кВт) — основной инструмент
- Раскрой листа: поле 1500 × 3000 мм, толщина от 0,5 до 18 мм (сталь)
- Нержавеющая сталь до 12 мм, алюминий до 8 мм, медь и латунь до 4 мм
- Точность позиционирования ±0,03 мм — внутреннее и наружное отверстие за один установ
- Программа ЧПУ обеспечивает идентичность всех деталей в серии
Гидравлические гильотинные ножницы IRONMAC SB-K 6×2500
- Рез листа до 6 мм, длина до 2500 мм — подготовка заготовок под раскрой
Листогибочный пресс ЧПУ SMD PBC-80/2550
- Усилие 80 тонн, длина заготовки до 2500 мм, металл до 5 мм
- Используется для изготовления шайб с отогнутыми лапками и стопорных элементов
Как оформить заказ
Форматы чертежей
- DXF / DWG — для ЧПУ-раскроя
- PDF с размерами — для расчёта
- Эскиз с размерами — фото, скан, рисунок
- Образец — снимем размеры сами
Что указать в заявке
- Наружный диаметр (D) и диаметр отверстия (d)
- Толщина шайбы
- Материал и марка
- Количество штук
- Требования к обработке кромки и покрытию
Точность и допуски
- Точность лазерного раскроя: ±0,1 мм
- Внутреннее отверстие: ±0,05 мм
- Шероховатость кромки: Ra 3,2–6,3
- Калиброванные отверстия дроссельных шайб: до H7
Сроки
- 1–50 шт.: 1–2 рабочих дня
- Партии от 50 шт.: 3–5 рабочих дней
- Срочно за 1 день: +30% к стоимости
Оставить заявку или на почту laser@tehno-lux96.ru.
Часто задаваемые вопросы
Да. Любой наружный диаметр, любое внутреннее отверстие, любая толщина — по чертежу или образцу. Не привязываемся к ГОСТ, если нужна нестандартная геометрия.
Да. Работаем с медью (М1, М2), латунью (Л63, ЛС59), алюминием (АМг2, Д16), бронзой и нержавейкой. Лазерный станок режет цветные металлы без деформации кромки.
Да, это наш стандартный формат. Серийные партии режутся по одной ЧПУ-программе — все детали идентичны. Чем больше тираж, тем ниже цена за штуку. Расчёт стоимости — бесплатно по вашим размерам.
Минимальная сумма заказа — 2 000 рублей, от 1 штуки. Простые шайбы из листа — 1–2 рабочих дня. Срочно за 1 день — +30% к стоимости.
