Шестерня вышла из строя, а купить готовую негде? Производитель снял с производства? Размер нестандартный? — Изготовим по образцу, чертежу или обмеру на месте. Работаем с лазерной резкой и фрезерованием: цилиндрические прямозубые шестерни, зубчатые кольца, звёздочки и зубчатые рейки — от 1 штуки, срок от 3 дней.
Когда к нам обращаются
Шестерни — не тот товар, который ищут «на склад». Почти всегда за заказом стоит конкретная ситуация:
- Сломалась деталь в оборудовании — нужна точная копия по образцу. Снимем размеры, изготовим замену.
- Нет чертежа, есть только сломанная шестерня — проведём обмер, восстановим геометрию, запустим в производство.
- Производитель оборудования не поставляет запчасти — изготовим аналог по параметрам: модуль, число зубьев, диаметр, посадочное отверстие.
- Нужна нестандартная шестерня под собственный проект — работаем по вашим чертежам DXF/DWG или эскизам.
- Серийная партия для производства — изготовим комплект с гарантированной идентичностью геометрии.
Что изготавливаем

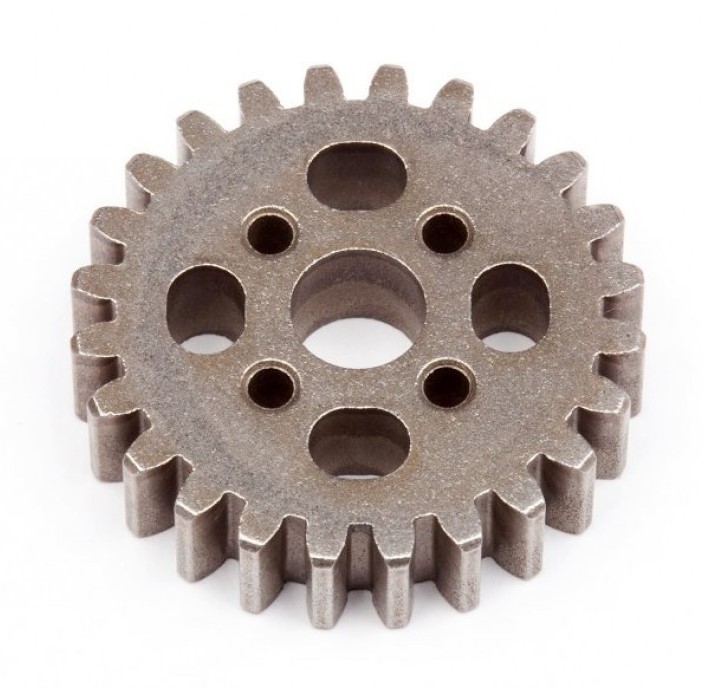

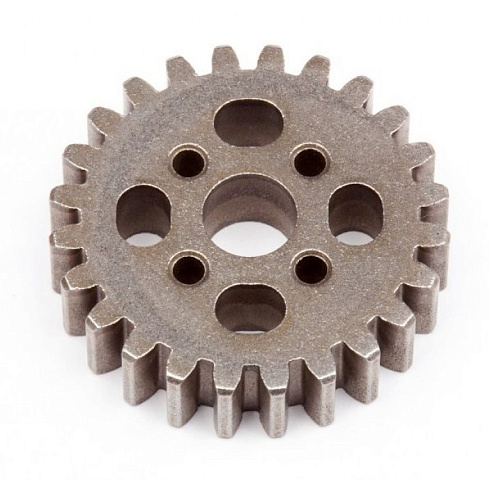

Цилиндрические прямозубые шестерни
- Наружное зацепление — наиболее распространённый тип для передачи вращения между параллельными валами
- Внутреннее зацепление (зубчатые кольца) — для планетарных передач и компактных редукторов
- Модуль от 1 до 10, число зубьев — по чертежу заказчика
- Диаметр от 20 мм до 600 мм из листового металла
Звёздочки для цепных передач
- Под стандартные цепи ПР (ГОСТ 13568-97) и нестандартные шаги
- Однорядные и многорядные, с ступицей и без
- Изготавливаем по образцу изношенной звёздочки или по чертежу
Зубчатые рейки
- Для реечных передач, линейных приводов, подъёмных механизмов
- Длина — по требованию, нарезка зубьев фрезерованием
Плоские зубчатые колёса из листа
- Заготовки шестерён лазерным раскроем с последующим фрезерованием зубьев
- Экономичный вариант для тихоходных передач и декоративных механизмов
Материалы
Подбираем под нагрузку, скорость вращения и условия эксплуатации.
Конструкционные стали — основной выбор
- Сталь 45 — универсальный вариант для среднена груженных передач, хорошо поддаётся термообработке
- 40Х — легированная сталь для высоконагруженных шестерён, твёрдость после закалки HRC 45–52
- 09Г2С, Ст3 — для ненагруженных и тихоходных передач, декоративных применений
Цветные металлы — для специальных условий
- Бронза БрОФ, БрАЖ — антифрикционные пары, работа без смазки, червячные колёса
- Латунь Л63, ЛС59 — приборостроение, лёгкие передачи, коррозионностойкие применения
- Алюминий Д16, АМг — лёгкие шестерни для авиа- и приборостроения, выставочные механизмы
Нержавеющая сталь
- AISI 304, 316 — пищевое оборудование, фармацевтика, агрессивные среды
Как мы работаем с заказом на шестерню
Маршрут зависит от того, что у вас есть на руках — образец, чертёж или только параметры.
- Вы присылаете образец, чертёж или параметры. Фото сломанной шестерни + её габариты (диаметр, толщина, примерное число зубьев) — уже достаточно для предварительного расчёта. Отправьте на laser@tehno-lux96.ru
- Обмер и восстановление геометрии. Если есть образец — специалист снимет все параметры: модуль, число зубьев, диаметры, посадочное отверстие, шпоночный паз. Составим чертёж для производства.
- Согласование и расчёт стоимости. После уточнения параметров — цена и срок. Расчёт в течение 1 рабочего дня.
- Раскрой заготовки и фрезерование зубьев. Контур шестерни — лазерный раскрой на станке Senfeng S3015. Нарезка зубьев — фрезерование на станке с ЧПУ по профилю эвольвенты.
- Контроль геометрии. Проверка модуля, шага, толщины зуба, посадочного диаметра. Отклонения — по 7–9 степени точности.
- Выдача или доставка. Самовывоз с производства или доставка по Екатеринбургу.
Вопросы, которые задают чаще всего
Да. Привезите или пришлите фото с линейкой — определим модуль, число зубьев, диаметры и посадку. Восстановим геометрию и запустим в производство. Это наш стандартный сценарий работы.
От 1 штуки. Минимальная стоимость заказа — 2 000 рублей. Для серийных партий цена за единицу снижается.
Нет — для их нарезки нужно специальное зуборезное оборудование, которого у нас нет. Мы честно об этом говорим и при необходимости порекомендуем проверенных партнёров в Екатеринбурге. Наш профиль — цилиндрические прямозубые шестерни, звёздочки и зубчатые рейки.
7–9 степень точности по ГОСТ 1643-81 — достаточно для большинства промышленных применений, редукторов, конвейеров, подъёмников. Для прецизионных передач (5–6 степень) рекомендуем зуборезные предприятия с шлифовальным оборудованием.
Цена рассчитывается индивидуально: зависит от диаметра, модуля, материала и количества. Простая шестерня Ø100–200 мм из стали 45 — ориентировочно от 3 000–8 000 руб. за штуку. Срок — от 3 рабочих дней. Для точного расчёта пришлите чертёж или фото образца.
